KKCG Bořislavka — 22tunová dominanta v zimní zahradě.
Točité schodiště přes tři patra, navržené ve spolupráci s Aulík Fišer architekti. Reprezentativní prostor, ve kterém se geometrie musela proměnit v reálné sklo s 97 otvory — a vyzdvihnout jeřáby přes otevřený střešní světlík.
Měřítko, které nejde vyřešit katalogově. Tam, kde běžný systém končí, začíná konstrukční návrh od nuly — pro konkrétní prostor, statiku a materiál.
Od geometrie ke sklu s 97 otvory.
- Typ
- Točité schodiště, 3 patra
- Architekt
- Aulík Fišer architekti
- Rozměr
- průměr 4 m / výška 12+ m
- Hmotnost
- přes 22 t
- Sklo
- 5 oblých trojvrstvých, 3×10 mm
- Kotvení
- 97 otvorů pro prstenec a nášlapy
- Zaměření
- 3D sken skutečného stavu
- Montáž
- jeřáby přes střešní světlík
- Doba
- cca 1,5 roku

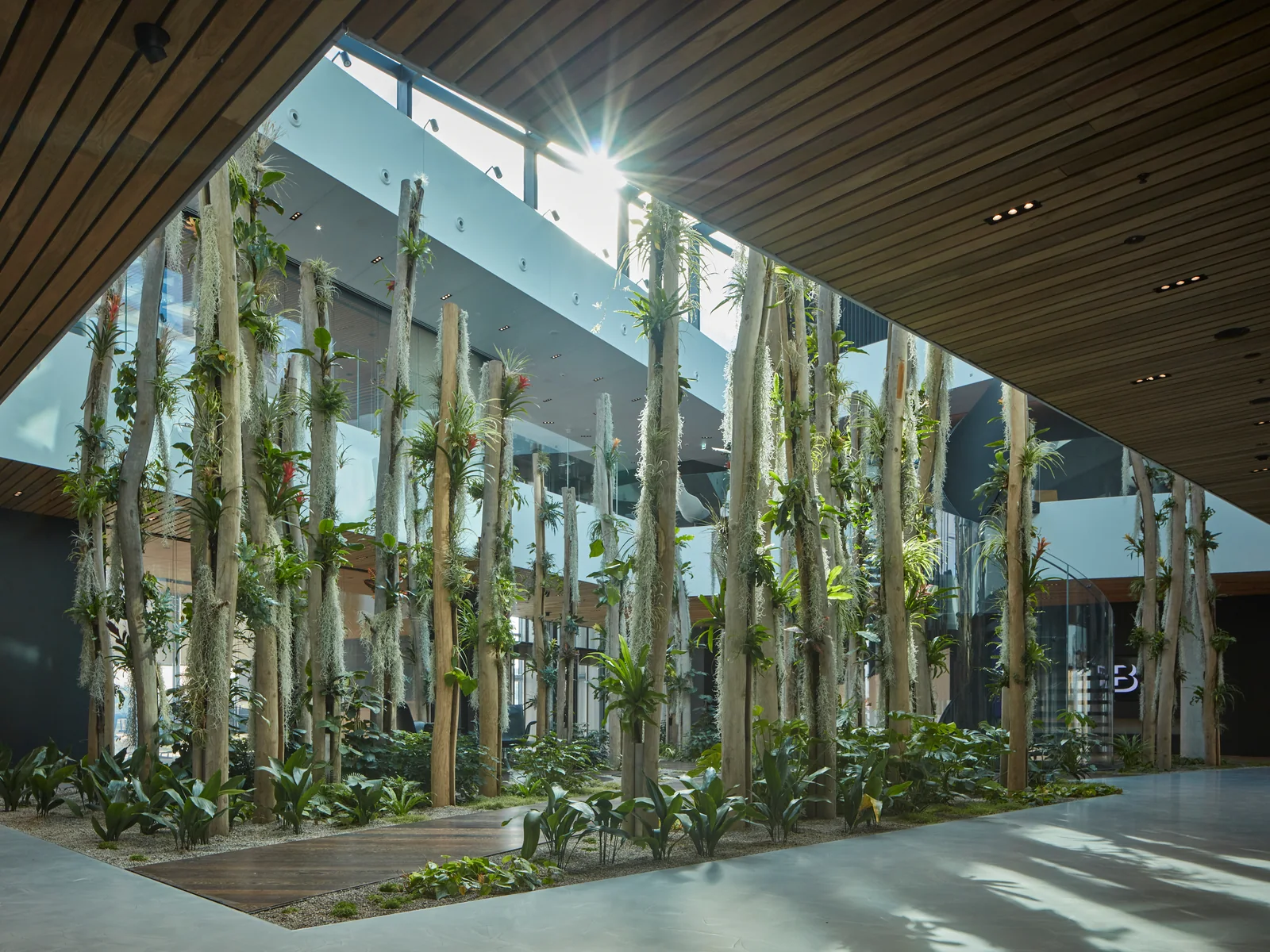

Zadání: dominanta zimní zahrady
Aulík Fišer architekti navrhli točité schodiště, které mělo procházet třemi patry otevřené zimní zahrady jako reprezentativní objekt. Cílem nebyl jen výstup mezi patry, ale prvek, který drží celý prostor.

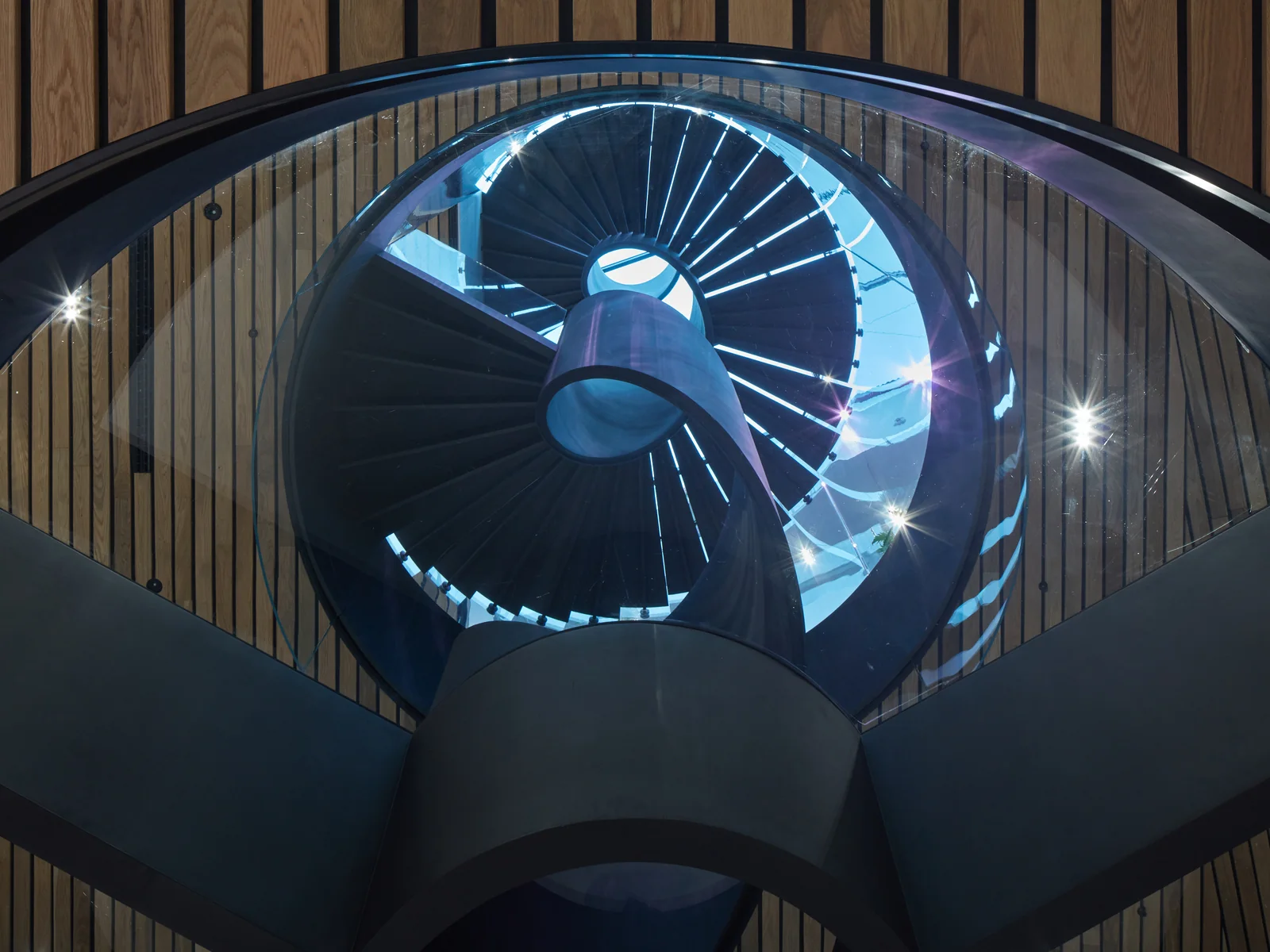

Výzva: oblé sklo s přesnými otvory
Pět oblých trojvrstvých skel ve skladbě 3×10 mm muselo mít 97 otvorů pro prstenec a jednotlivé nášlapy. Geometrii bylo nutné převést na reálné sklo, které se po výrobě už nedá upravit — proto jsme vycházeli z 3D skenu skutečného stavu ocelového vřetena.
Montáž stejně důležitá jako návrh
22 tun konstrukce se osazovalo jeřáby přes otevřený střešní světlík. Montážní postup jsme řešili od začátku jako součást návrhu — u prvku tohoto měřítka rozhoduje pořadí kroků stejně jako samotná geometrie.
Důkaz technické jistoty.
Reprezentativní točité schodiště
Procházející třemi patry zimní zahrady jako hlavní vizuální dominanta prostoru, ve spolupráci s architektonickým studiem.
Geometrie → 22 t a 97 otvorů
Oblá trojvrstvá skla, přesné otvory bez možnosti opravy, 3D sken skutečného stavu a montáž jeřáby přes střešní světlík.
Čistý detail v měřítku budovy
Schodiště, které drží prostor i důvěru — důkaz, že atypické zadání lze dotáhnout do bezpečného a čistého detailu.
Široké pohledy, detail a výškový moment.
