Bodové kotvení — terče
Nerezové bodové terče nebo závity v ploše tabule. Čistý, minimalistický výraz. Vyžaduje přesné polohy otvorů ověřené šablonou před výrobou.
Skleněné zábradlí
Zábradlí není doplněk. Je to konstrukční rozhodnutí.
Bezpečnost zábradlí nestojí na tom, jak čistě vypadá sklo. Stojí na kotvení, přenosu sil do konstrukce, správné skladbě tabule a na tom, zda statika schodiště s hmotností zábradlí počítala od začátku.
Proč zábradlí rozhoduje od začátku
Boční skleněné zábradlí není doplněk na konec. Je to zátěž.
Zábradlí navrhujeme společně se schodištěm — ne jako poslední dokončovací prvek, ale jako součást konstrukční logiky. U konzolového schodiště zvlášť platí, že boční sklo má svou hmotnost, která musí být součástí statického výpočtu od prvního návrhu. Když se zábradlí řeší dodatečně, naráží se na to, co už nelze změnit.
Stejná zásada platí pro samonosné schodiště. Kotvicí detail ve stěně, typ skla a způsob přichycení ovlivňují výsledný výraz i dlouhodobou tuhost celé konstrukce. Zábradlí, které vypadá čistě, musí mít za sebou správně navržené kotvení.
Co rozhoduje u skleněného zábradlí
- Typ a skladba skla — vrstvené bezpečnostní sklo, tloušťka a počet vrstev
- Způsob kotvení — bodové terče, nerezové svorky, vetknutí do podlahy nebo nášlapu
- Hmotnost tabule jako zatížení v statickém výpočtu schodiště
- Šablonování a zaměření — tvar a otvory skla se ověřují dřív, než se kalí
- Návaznost na schodišťové nášlapy a na podlahu nástupní nebo výstupní plochy
- Výška zábradlí podle normy ČSN EN a výšky připojovacího profilu
Šablona dřív, než vznikne tabule
Kalené nebo vrstvené bezpečnostní sklo nelze po výrobě standardně převrtat ani upravit. Proto otvory, tvar a přesnou polohu kotvení ověřujeme šablonou ještě před finální výrobou. Je to krok, který nezpomaluje projekt — naopak chrání před drahou chybou.
Šablona zachytí odchylky stavby a skutečné rozestupy nášlapů. U konzolového schodiště, kde každý stupeň vystupuje ze stěny v jiné výšce, je přesné zaměření zásadní. Sklo musí lícovat s nášlapen i s kotvením bez improvizace na stavbě.
Typy skleněného zábradlí
Výsledný výraz závisí na typu kotvení a na tom, jak je sklo k nášlapům nebo k podlaze připevněno. Každý způsob má jiné nároky na přípravu otvoru, hloubku vetknutí a na návaznost okolních povrchů.
Svorky a objímky
Sklo zachycené nerezovými svorkami v horní nebo dolní hraně. Instalace bez otvorů v tabuli, kotvení jde přes profil. Rychlejší montáž, pevný výsledek.
Vetknutí do podlahy
Skleněná tabule zakotvená v podlahové drážce nebo ocelovém profilu. Nejčistší výraz bez viditelného horního madla. Náročnější na přípravu podkladní desky.
Hmotnost skla je součást statiky schodiště
U konzolového schodiště je boční skleněné zábradlí jedním z největších zatížení, která stupně nesou. Tabule bezpečnostního skla v plné výšce i šířce schodišťového ramene může mít nezanedbatelnou hmotnost. Ta se musí přenést přes kotvení do nášlapu a odtud do nosné logiky ve stěně.
Pokud se zábradlí řeší až po dokončení schodiště, může se ukázat, že kotvicí detail nebo nášlap na takové zatížení nepočítal. Proto zábradlí a schodiště navrhujeme a posuzujeme jako celek — od prvního návrhu, ne jako dva oddělené objednávky.
Návaznost na konzolové i samonosné schodiště
Skleněné zábradlí se chová jinak u konzolového a jinak u samonosného schodiště. U konzolového je boční sklo blíže ke stěně, kde prochází skrytá ocelová nosná logika — kotvení zábradlí musí respektovat tuto vrstvu a nesmí ji narušit. U samonosného schodiště je kotvení řešeno přes vlastní systém nášlapů a svorníků, kde zábradlí navazuje na viditelný nebo skrytý profil stupně.
Správný postup je vždy stejný: nejdřív se navrhne schodiště jako celek s počítaným zábradlím, pak se zaměří a vyrobí nášlapy, pak se šablonuje sklo a teprve potom vzniká finální tabule připravená k montáži.
„Boční skleněné zábradlí není doplněk na konec. Je to zátěž, kterou musí konstrukce nést od začátku."
Martin Boček, jednatel STAIRS design
Technický přehled
Parametry skleněného zábradlí.
| Materiál skla | Vrstvené bezpečnostní sklo (VSG), případně ESG — podle polohy a zatížení |
|---|---|
| Tloušťka | Podle statického výpočtu; typicky od 10 mm vrstvené, dle rozpětí a zatížení |
| Kotvení | Bodové nerezové terče, svorky, vetknutí do podlahy nebo do nášlapu |
| Madlo | Nerezové, ocelové nebo bez madla u vetknuté varianty |
| Výška | Dle platné ČSN a charakteru prostoru (zpravidla od 900–1 000 mm podle výšky pádu) |
| Postup | Zaměření → šablona → výroba → montáž; kalené sklo se nevyrábí před zaměřením |
| Návaznost | Konzolové i samonosné schodiště, pochozí sklo, galerie |
„Sklo u nás není dekorace. Je to konstrukční materiál."
Zábradlí ovlivňuje statiku, bezpečnost, montážní postup i výsledný vizuální výraz. Hmotnost tabule skla přenášená přes kotvení do nášlapu musí být součástí výpočtu — ne přidaným zatížením po dokončení.
Bezpečnostní sklo vrstvené z více tabulí s PVB nebo SentryGlas fólií při porušení neuvolní střepy. U zábradlí schodiště je to konstrukční požadavek, ne volitelný upgrade.
Bezpečnost a kotvení
Kotvení rozhoduje o bezpečnosti, ne o vzhledu.
Povrchové kotvení nestačí posuzovat podle vzhledu
Zábradlí může vypadat pevně a přitom mít nevhodně navržené kotvení do nášlapu nebo do podlahy. Důležité je, jak se zatížení přenese do konstrukce — jak je řešena hloubka kotvení, průměr a materiál kotevního prvku, jak je nášlap připravený na to, aby boční sílu zábradlí přijal.
U konzolového schodiště to znamená, že kotvicí detail zábradlí nesmí zasáhnout do skryté ocelové nosné logiky stupně. Oba prvky musí v detailu koexistovat a přenést síly každý svou cestou.
Dynamické a statické zatížení
Zábradlí nese nejen vlastní tíhu skla, ale také horizontální sílu od opření nebo zachycení osoby. Normy ČSN EN stanovují minimální hodnoty těchto zatížení pro různé typy prostorů. U obytných staveb je výpočtové vodorovné zatížení na madlo odlišné od komerčních nebo veřejných prostor — a u objektů jako Národní muzeum nebo kancelářské centrum Bořislavka se navrhuje s odpovídajícími rezervami.
Bezpečnostní sklo — proč vrstvené
Vrstvené bezpečnostní sklo (VSG) se skládá ze dvou a více tabulí spojených PVB nebo SentryGlas fólií. Při rozbití tabule fólie drží střepy pohromadě, čímž zabraňuje volnému pádu střepů nebo průchodu osoby rozbitou tabulí. U zábradlí schodiště je toto chování při porušení podmínkou, ne volbou. Proto jednoduchá kalená tabule (ESG) je pro zábradlí schodiště nevhodná jako samostatný materiál.
Výška zábradlí a normy
Minimální výška zábradlí se v Česku řídí platnou ČSN a odvíjí se od výšky možného pádu — u běžných obytných staveb se pohybuje zpravidla od 900 do 1 000 mm, u větší volné hloubky je požadavek vyšší. Ve veřejných, komerčních nebo shromažďovacích prostorách se výška i vodorovné zatížení navrhují podle příslušné kategorie provozu. STAIRS design zábradlí navrhuje s ohledem na konkrétní typ prostoru tak, aby odpovídalo normovým požadavkům i architektonickému záměru — přesné hodnoty ověřujeme pro každý projekt.
Madlo a horní zakončení
Madlo zábradlí není jen ergonomický prvek. U varianty bez madla — tedy čistého vetknutého skla — musí tabule přenést celé vodorovné zatížení vlastní tuhostí a kotvením. To klade vyšší nároky na tloušťku skla, hloubku vetknutí a na přípravu podlahové drážky nebo ocelového profilu. U varianty s madlem madlo část sil přebírá a umožňuje štíhlejší sklo nebo lehčí kotvení.

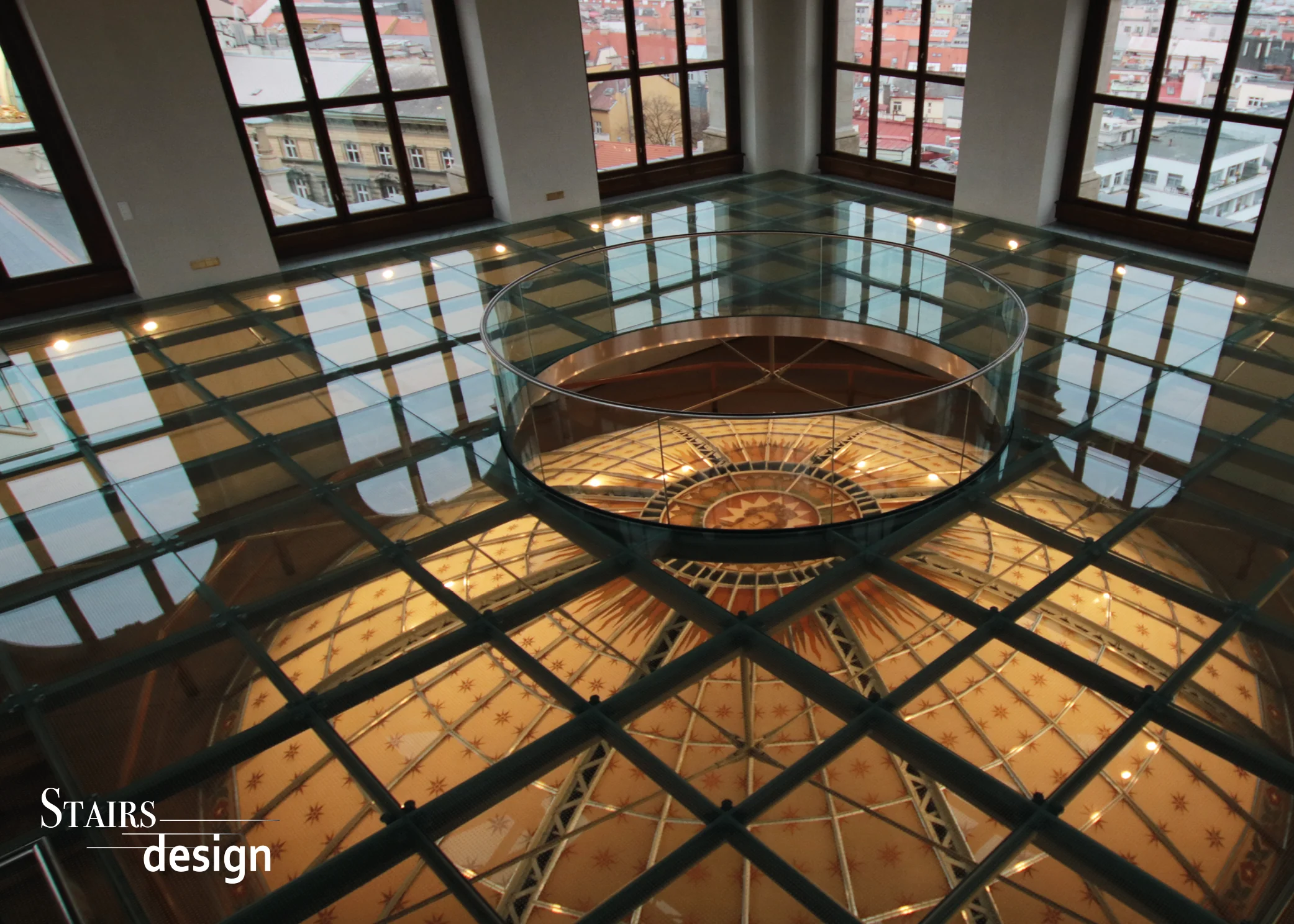

Spojení s pochozím sklem
Tam, kde je schodiště nebo galerie doplněna o pochozí skleněnou podlahu, musí zábradlí navazovat na okraj pochozí desky. Detail přechodu — kde se skleněný nášlap stýká se skleněnou tabulí zábradlí — je jedním z nejnáročnějších detailů na celém projektu. Oba prvky musí být posouzeny jako celek: pochozí sklo, kotvení zábradlí a přechodový profil.
Časté otázky
Skleněné zábradlí — na co se ptáte.
Proč se u skleněného zábradlí používají šablony?
Kalené nebo vrstvené sklo nelze po výrobě převrtat ani upravit. Tvar tabule, poloha otvorů a kotvicích bodů se proto ověřují fyzickou šablonou ještě před zadáním finální výroby. Je to prevence drahé chyby, ne zbytečný krok navíc.
Proč musí být hmotnost zábradlí součástí statiky schodiště?
Boční skleněná tabule v plné výšce ramene může mít značnou hmotnost. U konzolového schodiště se tato hmotnost přenáší přes kotvení do nášlapu a odtud do skryté nosné logiky ve stěně. Když statika s touto zátěží od začátku nepočítá, je pozdější korekce nákladná nebo nemožná.
Jaký je rozdíl mezi VSG a ESG sklem u zábradlí?
ESG je jednoduchá kalená tabule — při rozbití se rozpadne na malé kousky. VSG je vrstvené sklo ze dvou a více tabulí s fólií: při porušení fólie drží střepy. U zábradlí schodiště se VSG požaduje proto, aby rozbité sklo nezpůsobilo pád nebo průchod. Jednoduchá kalená tabule není pro zábradlí vhodný samostatný materiál.
Dá se skleněné zábradlí přidat ke stávajícímu schodišti?
Záleží na typu schodiště a stavu kotvicích míst. Někdy ano — pokud jsou nášlapy nebo podlaha dimenzovány na odpovídající zatížení a kotvicí detail je proveditelný. Vždy ale musíme prostor ověřit: nestačí spoléhat na to, že schodiště vypadá pevně.
Jak se skleněné zábradlí liší u konzolového a samonosného schodiště?
U konzolového schodiště je boční sklo blízko stěny, kde probíhá skrytá nosná logika — kotvení nesmí tuto vrstvu narušit. U samonosného schodiště se kotvení řeší přes vlastní systém nášlapů a profil stupně. V obou případech platí, že zábradlí navrhujeme společně se schodištěm, ne až po jeho dokončení.
