Rámové uložení
Tabule leží po celém obvodu na pružném podložení v ocelovém nebo hliníkovém rámu. Rovnoměrně přenáší zatížení, snáze se dimenzuje. Detail hrany je linkovitý, profil rámu je viditelný.
Pochozí bezpečnostní sklo
U pochozího skla rozhoduje skladba, ne průhlednost.
Skleněná podlaha není průhledná deska položená na zem. Je to konstrukční prvek, u kterého rozhoduje vrstvení, uložení, průhyb, protiskluz a návaznost na okolní prostor. Teprve pak může být průhledný efekt bezpečný a trvalý.
Proč je pochozí sklo technická otázka
Sklo u nás není dekorace. Je to konstrukční materiál.
Pochozí bezpečnostní sklo patří mezi prvky, kde vizuální efekt a technická spolehlivost nesmí stát proti sobě. Průhledná plocha, kterou lze přejít, musí mít správnou skladbu, přesně navržené uložení, dostatečný profil proti průhybu a funkční protiskluz. Záleží na každém detailu — od mezivrstvy po hranu tabulí.
U pochozího skla se posuzuje jako celek: typ a vrstvení skla, mezifólie, způsob uložení v rámu nebo na terčích, přenos zatížení do nosné konstrukce, smykové napětí na hranách a protiskluzová úprava horního povrchu. Vynechání jediného článku může ohrozit bezpečnost nebo trvanlivost.
Skladba bezpečnostního skla
Pochozí sklo se nevyrábí z jedné tabulky. Bezpečnostní vrstvení spojuje dvě nebo více tabulí tvrzeného nebo polo-tvrzeného skla přes mezifólii — nejčastěji PVB nebo prémiovou SentryGlas. Při rozbití horní vrstvy mezifólie zadrží střepy na místě a spodní vrstva přenese zbytkové zatížení. Výsledná tloušťka kompozitu závisí na rozpětí, předpokládaném zatížení a normové třídě podlahy.
- Dvou- nebo vícevrstvé vrstvení: tvrzené nebo polo-tvrzené sklo + mezifólie
- Mezifólie PVB (standardní) nebo SentryGlas (vyšší pevnost, menší tečení)
- Celková tloušťka kompozitu se stanovuje výpočtem podle rozpětí a zatížení
- Vrstvené bezpečnostní sklo podle EN ISO 12543; třída a skladba dle konkrétního projektu
- Typ skla (tvrzené / polo-tvrzené) volíme podle způsobu namáhání a profilu selhání
Zatížení a průhyb
Pochozí sklo se dimenzuje na konkrétní provozní zatížení podle využití prostoru — kombinaci rovnoměrného plošného a soustředěného (bodového) zatížení dle příslušné normové kategorie. Konkrétní hodnoty stanovuje statický výpočet pro daný projekt. Výpočtem se určí maximální dovolený průhyb, který nesmí způsobit přetvoření rámu ani kontakt tabule s nosnou konstrukcí pod sklem. Větší rozpětí nebo silnější zatížení znamená silnější nebo přidanou vrstvu skla, nikoli jen větší tloušťku jediné tabule.
Průhyb se neposuzuje izolovaně. Závisí na uložení po obvodu nebo na terčích, tuhosti rámu, teplotních pohybech a typu mezifólie. PVB při vyšší teplotě mírně tečí — SentryGlas je v tomto ohledu stabilnější. U střešních světlíků nebo podlah nad vytápěnými prostory na tuto vlastnost výslovně upozorňujeme.
Uložení: rámové nebo bodové
Způsob uložení pochozí tabule ovlivňuje přenos sil, viditelný detail hrany a čistotu plochy. Dvě základní řešení mají svá technická specifika:
Bodové uložení
Tabule je kotvena nerezovými terči nebo vložkami v předvrtaných otvorech. Profil je méně rušivý, skleněná plocha působí čistěji. Otvory musí být přesně polohované — kalené sklo nelze po výrobě vrtát.
Kombinované řešení
Rám po obvodu doplněný středovými podporami pro větší rozpětí. Volíme tehdy, kdy rámové uložení nestačí na průhybový limit, ale bodové kotvení by vyžadovalo přílišné zahušťování terčů.
Protiskluz: norma a realita
Sklo je hladké. Pochozí plocha proto musí mít protiskluzovou úpravu odpovídající provozu — orientačně třída R9 nebo vyšší podle místa použití; konkrétní požadavek vychází z platné normy pro daný typ podlahy. Úprava se provádí několika způsoby: pískováním, kyselým leptáním, neleštěnou vrstvou nebo aplikovanou protiskluzovou folií. Každá metoda mění optiku plochy a způsob údržby.
Pískovaný nebo leptaný povrch je odolnější a trvalejší než aplikovaná fólie. Na druhou stranu zachycuje nečistoty a je náročnější na čištění. Folii lze v případě opotřebení vyměnit, ale vyžaduje přesnou aplikaci bez vzduchových kapes. U reprezentativních interiérů (muzea, hotely, veřejné budovy) upřednostňujeme trvalé mechanické nebo chemické úpravy povrchu.
Hrany a návaznosti
Detail napojení pochozí skleněné plochy na okolní materiál — kamennou podlahu, dřevo, kov nebo stěnu — rozhoduje o trvanlivosti i vizuální čistotě. Hrana tabule musí být broušená a fazétovaná, aby eliminovala koncentraci napětí. Spára mezi sklem a okolním materiálem se těsní trvale pružným tmelem, který kompenzuje teplotní pohyby a zabraňuje pronikání vlhkosti pod tabuli.
Rám nesmí sklo svírat pevně — sklo se při teplotní změně roztahuje a tuhý rám by způsobil prasknutí. Vždy se navrhuje vůle v uložení a pružné podložení. U bodového kotvení se stejný princip aplikuje na průměr otvoru a průměr terče: sklo se pohybuje, terč drží.
Údržba a provoz skleněné podlahy
Pochozí sklo nevyžaduje speciální produkty, ale potřebuje pravidelnou péči. Mechanické nečistoty (písek, prach, štěrk) na povrchu způsobují mikropoškrábání a matní plochu. Proto je důležité pravidelné suché stírání nebo vysávání před mokrým čištěním. Agresivní čistidla s abrazivními částicemi jsou nevhodná — mohou poškodit protiskluzovou úpravu.
U leptaného nebo pískovaného povrchu doporučujeme impregnaci proti skvrnám, která usnadní čistění bez ovlivnění funkce povrchu. Skleněné plochy v interiérech veřejných budov se čistí jinak než plochy v soukromých domech — výběr protiskluzové úpravy a impregnace konzultujeme vždy podle konkrétního provozu.
„Skleněná konstrukce nesmí být křehký dojem. Musí být vypočítaná, uložená a smontovaná jako skutečný nosný prvek."
Martin Boček, jednatel STAIRS design
Technický přehled
Parametry pochozího bezpečnostního skla.
| Skladba | Vrstvené sklo: tvrzené nebo polo-tvrzené tabule + mezifólie PVB nebo SentryGlas |
|---|---|
| Tloušťka | Stanovuje se výpočtem podle rozpětí, zatížení a normové třídy |
| Zatížení | Dimenzováno statickým výpočtem podle využití prostoru (plošné i bodové zatížení dle kategorie) |
| Uložení | Rámové po obvodu, bodové na terčích nebo kombinované |
| Protiskluz | Pískování, kyselé leptání nebo protiskluzová fólie — orientačně třída R9 a vyšší |
| Hrany | Broušené a fazétované, napojení pružným tmelem |
| Normy | Vrstvené sklo dle EN ISO 12543; zatížení, průhyb a protiskluz dle platných ČSN/EN pro daný provoz |
„U pochozího skla rozhoduje skladba, uložení, protiskluz, průhyb a návaznost na prostor."
Skleněná podlaha může vydržet desetiletí bez zásahu, nebo se stát problémem v prvním roce — záleží na tom, zda se skladba a uložení navrhly pro konkrétní místo, zatížení a provoz. Obecná tabule skla ze skladu správnou konstrukční úlohu nenahradí.

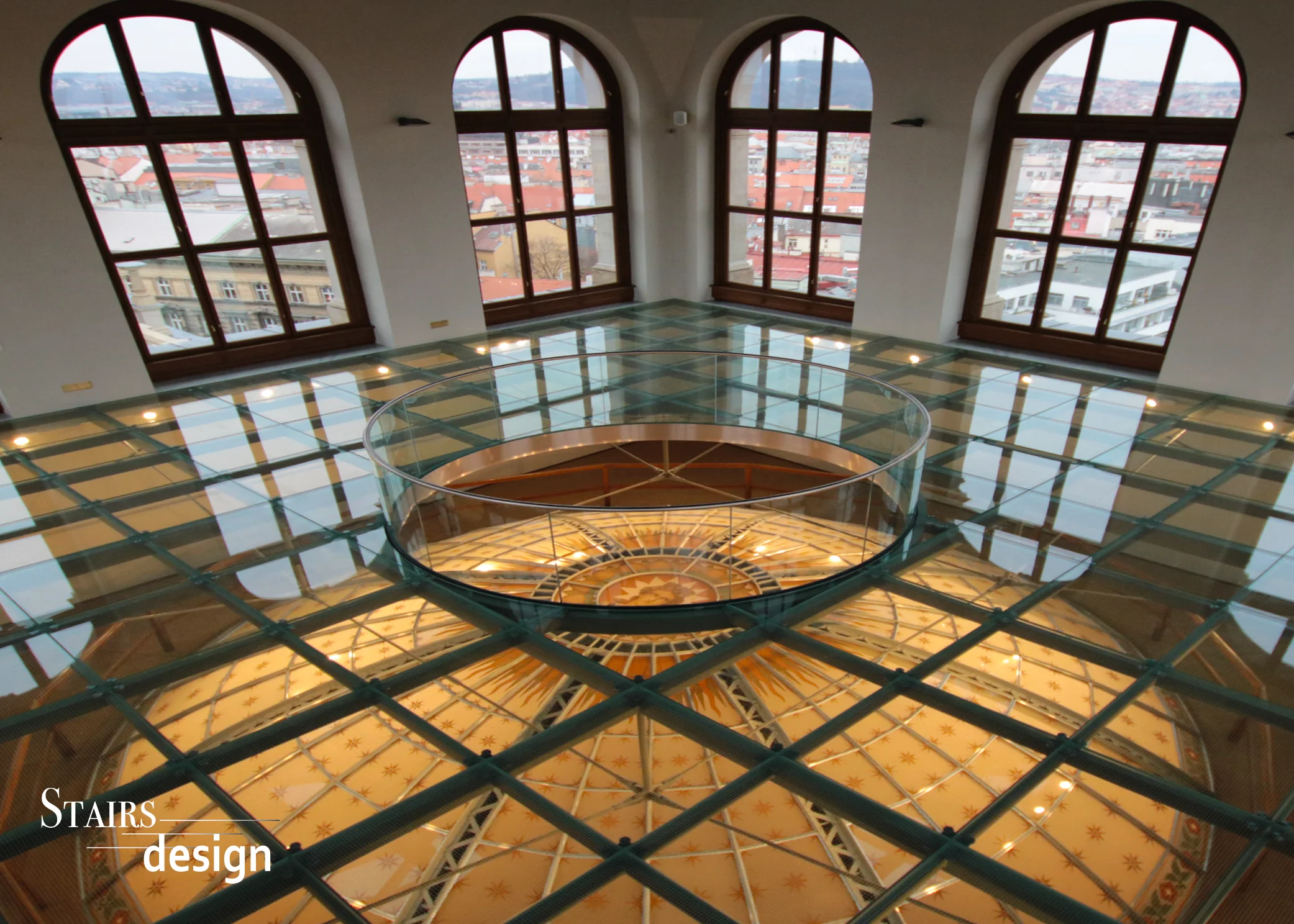

Referenční realizací pro pochozí skleněné podlahy je Národní muzeum Praha, kde jsou v provozu skleněné pochozí plochy s intenzivním turistickým zatížením.
Časté otázky
Pochozí sklo — na co se ptáte.
Jak silné musí být pochozí sklo?
Tloušťka kompozitu se nestanovuje paušálně, ale výpočtem. Závisí na rozpětí tabule, způsobu uložení, předpokládaném zatížení a normové třídě podlahy. U menších tabulí (do 800 mm) se pohybujeme zpravidla kolem 20–30 mm kompozitu, u větších ploch nebo náročnějšího zatížení výrazně víc. Konzultujeme vždy na základě konkrétního projektu.
Jaký typ mezifólie je lepší — PVB nebo SentryGlas?
PVB je standardní a osvědčená volba pro většinu pochozích ploch. SentryGlas má vyšší pevnost a menší tendenci k tečení při vyšší teplotě — hodí se pro střešní světlíky, větší rozpětí nebo prostory, kde se tabule výrazně ohřívají. Výběr závisí na podmínkách provozu, nikoli jen na ceně.
Lze pochozí sklo přidat do stávajícího interiéru?
Ano, ale je nutné ověřit nosnou konstrukci pod podlahou — sklo musí mít kam přenést zatížení. U rekonstrukcí navíc řešíme detail napojení na okolní podlahové materiály, výškové osazení a provedení hrany tak, aby nevznikl stoupací práh. Vždy doporučujeme zahrnout pochozí sklo do projektu dřív, než se uzavře podlahová úroveň.
Jak se skleněná podlaha čistí?
Pravidelně suchým stíráním nebo vysáváním před mokrým čištěním — mechanické nečistoty na povrchu způsobují mikropoškrábání. Pro mokré čištění stačí neutrální čistidla bez abraziv. Leptaný nebo pískovaný povrch lze ošetřit impregnací, která usnadní čistění. Protiskluzové fólie jsou náchylnější na opotřebení — jejich výměna je možná, ale vyžaduje přesnou aplikaci.
Kdy se pochozí sklo nedoporučuje?
Tam, kde nelze zajistit dostatečnou nosnou konstrukci pod tabuli, kde by uložení muselo být kompromisní, nebo kde intenzita provozu a přítomnost abrazivu (pískoviště, sklady) přesahuje únosnou míru opotřebení protiskluzové úpravy. Rádi posoudíme konkrétní situaci a řekneme, zda dává skleněná podlaha v daném místě smysl. Kontaktovat nás →
